尽管出现了不同机理，各种型号的狙击手探测系统，但依靠单一机理的探测系统仍然存在漏洞。如声探测系统和红外探测系统这类被动探测系统，至少要等狙击手射出第一颗子弹后才能发挥效用，如果狙击手技术过硬，很可能因为关键目标被其一发射杀而失去保护意义。
激光反狙击手探测系统利用的是“猫眼”效应。猫眼在黑暗中发光，是由于猫的视网膜比身体其他部分的反射能力强。同样，狙击手的瞄准望远镜也比周围背景的反射能力强。当不可见光波段的激光束照射到其表面时，就会产生狙击手不易察觉而激光探测系统能察觉到的较强反光，从而发现狙击手。不同于声探测系统和红外探测系统，激光探测系统是一种主动系统，有可能在狙击手开枪之前就找出它们的位置。
组成部分

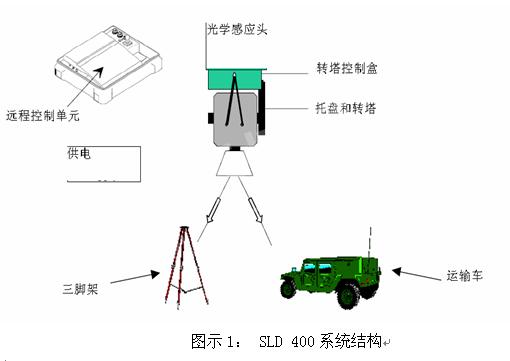

SLD 400 包括以下组成成分（参看图1）：
-一个光学感应头
-一个动力托盘和转塔
-一个供电箱（电池和主要供电设备）
-远程控制操作
- 光学感应头
- 托盘和转塔
狙击手探测系统式一种典型的激光探测系统。该系统由3个部分组成：①光学传感器部分。整套传感器在一个固定的矩形铁盒内，铁盒一侧有2个玻璃窗口。广角编码激光束发射装置通过其中一个窗口，发射编码扫描激光束；高技术激光接收装置----一种内带微光放大装置的特殊数码相机，通过另一个窗口拍摄可见光图像和接受反射回来的激光信号。②转塔部分。位于传感器以下，带动光学传感器对怀疑区域进行水平和俯仰扫描。③遥控单元。由军用计算机和控制手柄组成，主要用于处理，显示传感器传来的图像；根据预定程序控制光学传感器的扫描；操纵人员通过手柄控制光学传感器的扫描。

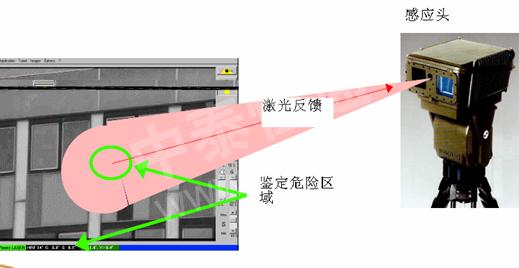

工作时，激光发射装置发射出编码扫描激光束，每次照射覆盖5度X 4 度的区域；与它同步的激光接收装置随即获得激光图像和该区域的可见光图像。两种图像传送至遥控单元后，由系统自动比较两者的细微差别。如有差异，系统将在0.1秒内启动警报，并在监视器上显示发生异常的位置和图像。操纵人员可以通过控制手柄放大观察可疑区域，以进一步确认是否存在问题。
系统除了可以探测到隐蔽在伪装网后或者加装有蜂窝板的狙击手步枪瞄准镜，还能探测到夜视镜，测距仪，望远镜等其他光学部件。城市环境中玻璃表面比较多，会产生干扰，但通常可以通过图像处理软件滤过。
三、技术参数
物理特性
部件 | 光学感应头（不包括遮阳板） | 托盘和转塔 | 远程控制单元 |
尺寸 | 140mm X 340mm X 260mm | 285mm X 300 mm 240mm | 200mm X 600 mm X 500mm |
重量 | 9.7 kg | 10kg | 17kg |
探测范围
使用的激光范围的横截面为100平方，可自动探测目标，可在最大焦距下放大探测范围：
1000m 情况下，可见距离为5000m，亮度小于8000 lux
500m 情况下，可见距离为5000m，亮度大于8000 lux小于20000lux
这些探测范围值可根据环境条件，大气传输和目标漫反射系数的变化而变化。
部件 | 光学感应头 | 托盘和转塔 | 远程控制单元 |
电源 | 通过电缆连接电源，最长为15米。 -24V电池或 车辆电气系统（MIL-STD-1275A） | 通过15米长的电线供电，电源来自： -A 24 V电池， 或者 -车辆电气系统（MIL-STD-1275A） | 为满足MIL-STD-1275A相关要求，供给远程控制单元电脑的电源为直流电。 电源： -24V电池 -车辆电气系统（MIL-STD-1275A） |
能耗 | 最大能耗： -35W，在良好环境下 -85W，在极端环境下 | 最大能耗
- 110 W，最大扫描速度 | 平均电源消耗：50W |
环境要求
部件 | 光学感应头 | 远程控制单元 | 托盘和转塔 |
储存温度 | -25℃ ~ +60℃ | -15℃到+50℃ | -25℃ 到+60℃ |
操作温度 | -20℃ ~ +55℃ | -10℃ 到+55℃ | -20℃ 到+55℃ |
托盘和转塔的运作方式有两种：
-人工模式：操作人员人工转动托盘和转塔
-自动模式：自动扫描各部分/方式
托盘和转塔可以转动：
-方位角±175°
-高度上±20°
四、安全要求
电方面安全操作员可接触的电压非常低，所以是不危险的。
激光方面安全
基本概况:
SLD 400 发射的激光束可能对眼睛有害。
激光被表面截断时，暴露能量（每单位能量）是很高的，而且很危险的。
对皮肤和衣服是无害的。另一方面，如果光束进入观察者的眼球的话，眼球表面的能量会集中在视网膜，会产生很大损伤。
如果光束被镜子或反光的表面反射的话，也有同类危害。当观察者通过放大光源设备直视光源时，通过望远镜集中起来的能量可能比裸眼看到的更强，因而危害也更大。
为避免眼部受损，不要直视激光，保持最小距离为17米。（在没有眼睛保护措施的情况下）
产品安全
为避免损害光学感应头，采取措施确保在SLD 400的激光束无障碍短距离反射。
如果有任何障碍，激光立即停止对观察景象的照明。
内部描述
| 部件 | 激光源 | 接收器 | 亮度控制 | 远程控制单元 |
描 述 | 二极管 | 渠道包括放大镜和视频相机。 | 电子功能可以分析视频信号，提高成像质量。 | SLD 400 的远程控制单元与光学感应头，托盘和转塔相连。 |
SLD 400 原型系统于1994年底在萨拉热窝得到首次应用，效果非常显著。据报道，在1992年前，由于未装备反狙击手系统，驻萨拉热窝的法国维和部队在很短时间内就有80多人死于技术精良的当地狙击手的枪下；而装备该系统后，在随后几年内没有因为狙击手损失一名士兵。除了狙击手探测外，SLD400 系统在战场上也可用来对付敌军车辆，通过探测敌军车载瞄准装置记录车辆的运动情况。该系统也有助于特种作战部队的目标识别。
|
|
